龙门式 VS 悬臂式?光纤激光切割机要这样选!

2017-11-22 返回列表

        龙门式激光切割机和悬臂式激光切割机是目前使用范围最广的两种光纤切割机设备。

        悬臂式光纤激光切割机的特点是加工过程中,整个筛管不动,激光切割头沿工件轴线方向做高速移动,切割效率高。

        龙门式光纤激光切割机的特点是激光切割头不动,筛管相对于激光切割头进行同转分度和沿轴线方向移动,优点是机床整体刚度好,激光输出稳定。

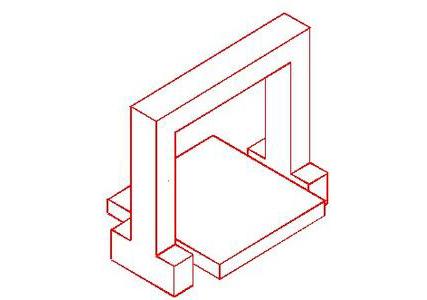

龙门式光纤激光切割机


        尽管悬臂结构和龙门式结构各有优势,但是近年来,悬臂结构的激光切割机逐渐少了。因为悬臂结构下,梁在荷载作用下,会发生变形,称为挠度(如下图)。其实早期采用悬臂结构的厂商不在少数,他们主要通过增加梁的横截面积,解决悬臂梁挠度问题。但近年随着激光切割机进入百米时代(运动速度100m/min),简单地增加横截面积不仅解决不了问题,还造成新的问题:激光切割机高运动速度、高加速度、高动态的特性,要求减少梁的重量,并且带来了动态挠度问题,即在悬臂梁远端的切割轨迹发生变形。


悬臂结构带来的挠度问题

悬臂结构带来的挠度问题


        因此,随着激光加工应用向高速、高速、高稳定性的发展要求以及控制技术的发展提高,龙门式激光切割机设备在最近几年内飞速发展, 并以其独特的结构优势成为目前世界上的主流机型,也是华工激光等诸多知名品牌激光切割机厂家所采用的结构型式。 龙门式结构的激光切割机有两种运动形式,对于大幅面、高速及高性能的激光切割机,通常采用双边驱动,以保证横梁受力平衡,横梁运行同步。而单边驱动则会有横梁两端受力不对称,同步精度受影响,机床的动态性能较差等问题。

        华工激光的MARVEL6000系列数控光纤激光切割机采用的即是龙门双驱结构型式:具有结构稳定、刚性好、速度高的特点,其X,Y单轴定位速度都可达100m/min以上,同时双驱加速度使得X,Y单轴最大加速度达到2G。 目前,在国内龙门双驱结构型结构的激光切割机已被广泛应用在钣金、五金制品、钢结构、工程机械、广告等行业,MARVEL6000系列更是各大厂家激光切割设备需升级的不二之选。

MARVEL6000光纤激光切割机
