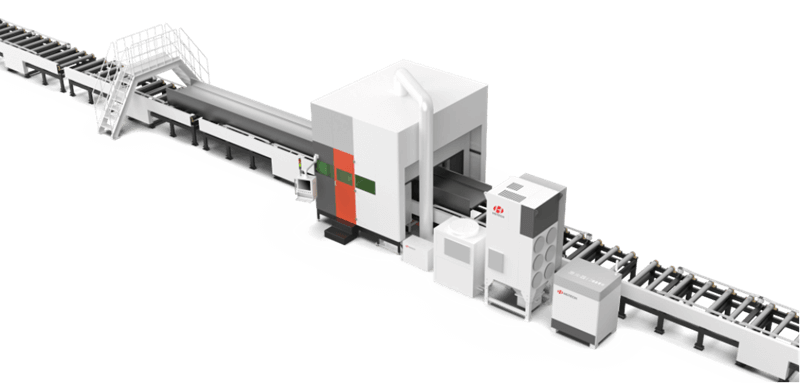

作为型钢专用加工设备，适用于钢结构行业的各种型材（H型钢、槽钢、角钢、T型钢）的三维切割。广泛应用于型钢构件加工行业，如：钢结构行业的各种大跨度工业厂房和装配式建筑、工程机械、电力行业、造船（舰船骨架）行业、钢铁行业、路桥行业、仓储及重型设备。
自适应工件位置偏差和形状偏差，坡口一致性好
在产线上与前后端工序对接通过辊道进行输送减速停止，不需要伺服精确控制及机械夹紧定位，自动视觉拍照定位，机器人执行切割
实现多种类、异形件的坡口及异形断面的高效切割
无需离线编程、机器人示教，对使用人员要求低
视角范围大精度高，双相机配置保证3米内高精度切割，便于处理大件
支持多行业图纸解析，包括dxf、step、gen、spd格式
系统自动匹配工件和图纸信息，导入全部图纸无需调整工件和图纸顺序
| 项目 | 主要技术参数 | |
| 基本参数 | 激光器功率 | 6000-12000W |
| 焦长 | F250自动调焦 | |
| 操作系统 | FARLEY | |
| 显示屏 | 23.6英寸触摸显示屏（支持鼠标操作） | |
| 加工型材类型 | H型钢、槽钢、角钢等 | |
| 功能 | 端头异形切割、坡口切割 | |
| 系统构成 | 机器人系统 | 侧挂机器人+龙门第七轴 |
| 定位系统 | 结构光工业 3D 相机 | |
| 工件输送 | 滚筒辊道 | |
| 废料排出 | 自动排渣机 | |
| 加工能力 | 型钢加工尺寸 | 宽度H≤1000mm |
| 高度B≤500mm | ||
| 长度L≤12000mm | ||
| 切割厚度（碳钢O2） | 垂直切割MAX：20mm | |
| 坡口切割范围 | 0-45°坡口 | |
| 机器人参数 | 发那科机器人臂展 | 1650mm |
| 机器人负载 | 10kg | |
| 第七轴行程 | 2500mm | |
| 机器人定位精度 | 0.1mm | |
| 视觉定位精度 | 0.1mm | |
| 联动定位速度 | 60m/min | |
