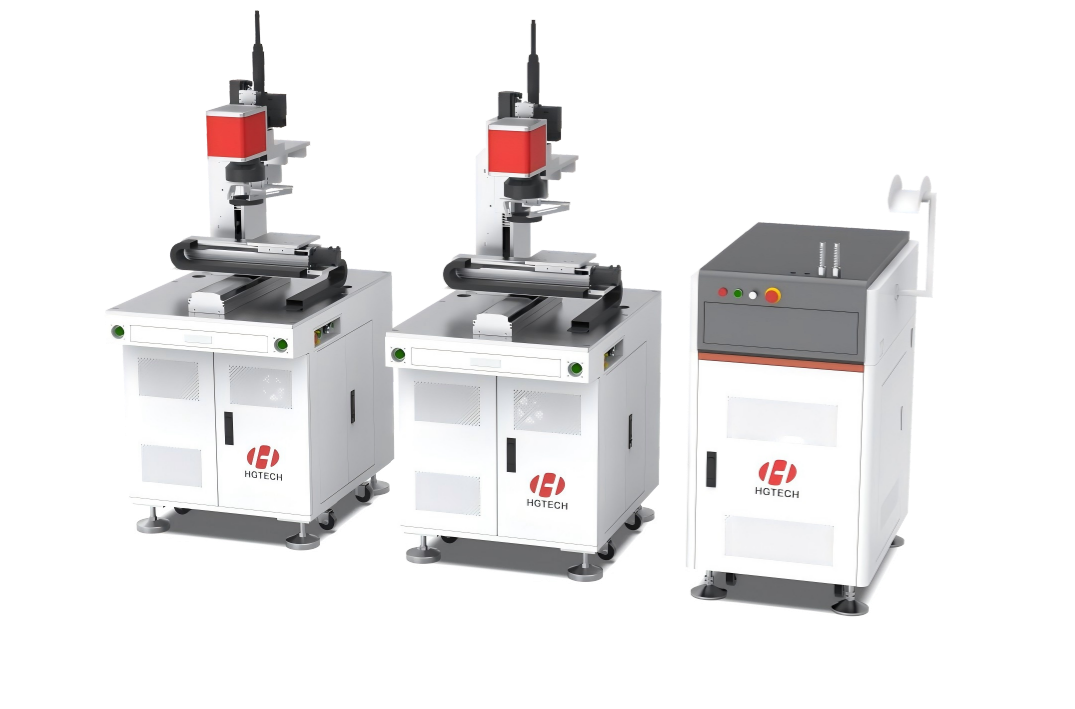

专为多焊点、高效率、高一致性要求的高速连接器微细工件焊接场景设计，以QCW激光分光智能控制与多工位协同为核心，在保证单点焊接品质（低飞溅、深宽比优异）的同时，将整体生产效率提升200%以上，为高速连接器行业提供高效、精密的焊接解决方案。
自主开发QCW激光分光系统，通过光学分束器将单激光源能量动态分配至4~8个工位，能量利用率提升40%，热影响区较传统单光束焊接缩小50%，避免材料变形或热损伤
高速分光可实现2路、3路或4路光纤输出，通过高精度伺服电机控制45度反射镜片的偏转角度，快速切换光路，可实现多个工位或多个焊点轮流或同时焊接，整体生产效率提升200%以上
单台设备即可替代多台传统激光焊机，显著节省设备投入、占地面积与维护成本，大幅提高投资回报率
紧凑式结构设计，占地面积小，便于产线布局及自动化集成
应用于高速连接器精密部件焊接，特别适合微细工件的精密焊接，已在高速连接器行业大批量导入并应用
| 项 目 | 主要技术参数 | ||
| 激光器参数 | 装备型号 | LWF150QG21 | |
| 激光波长 | 1070~1080nm | ||
| 激光器 | 红外光纤准连续激光器 | ||
| 振镜 | 国产φ30 | ||
| 场镜 | 场镜：F=254mm,幅面：80×80mm | ||
| 其它 | 运动系统 | 电动XYZ,行程：250×300×500mm | |
| 冷却系统 | 风冷 | ||
| 装备尺寸 | 焊接机：900×700×2000mm(L×W×H),分光机柜：850×600×1300mm(L×W×H) | ||
| 装备质量 | 500kg | ||
| 装备供电 | 220V50Hz | ||
| 装备功率 | 4000W | ||
