面向高速连接器行业的非接触式剥线需求设计，该装备兼容CO2，紫外，光纤不同光源激光器，完美处理从常见的PVC、TPU到高要求的聚酰亚胺、铁氟龙等各类绝缘材料，切口平整无损伤，无刀具磨损、零机械应力，加工效率可提升50%。
非接触式激光加工，防止发生挤压及切削力而导致的芯线毁伤
采用高速振镜系统与双激光器设计，双头快速出光，加工效率高，剥线更干净、无残留、无耗材

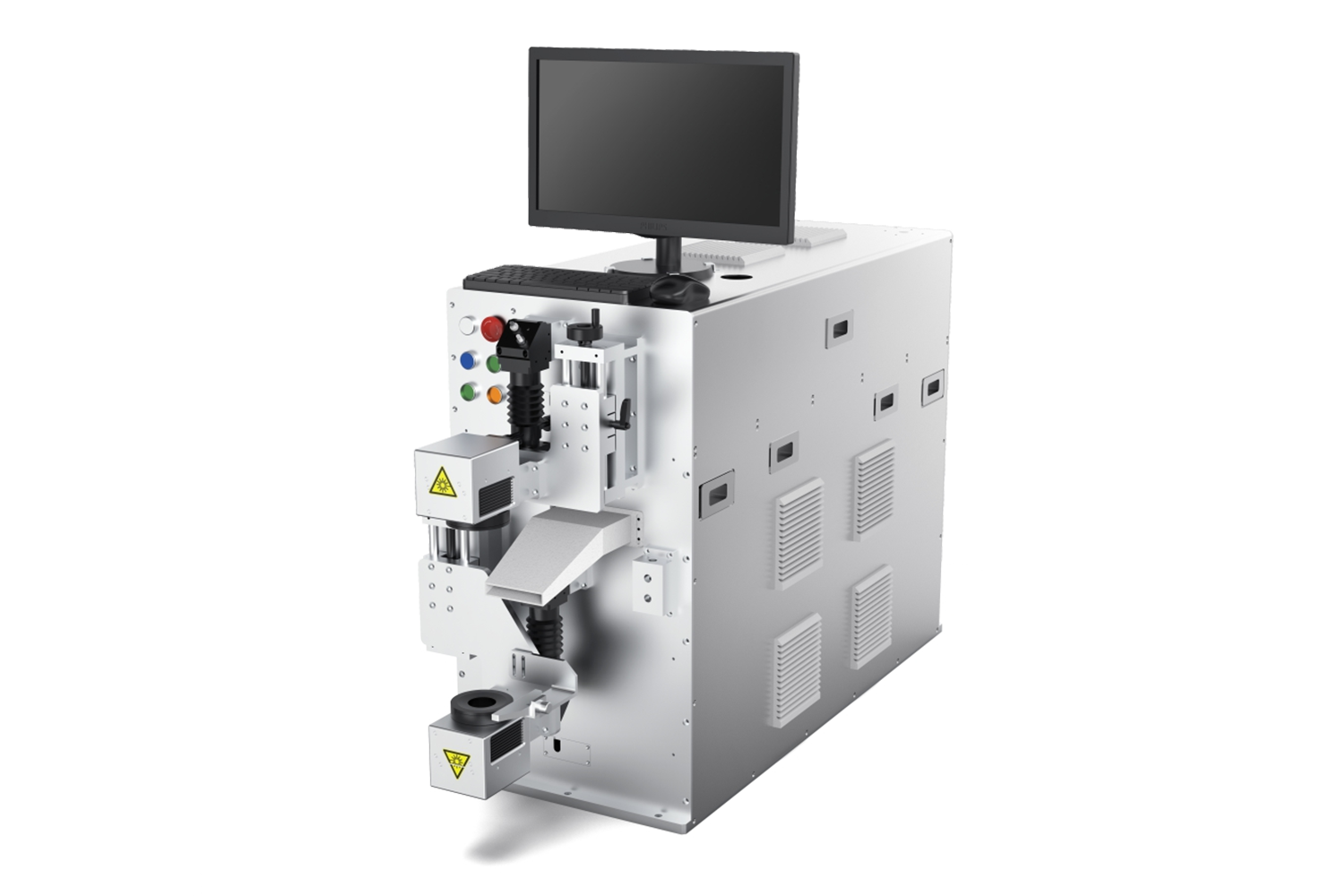

紧凑式结构设计，占地面积小，便于产线布局及自动化集成

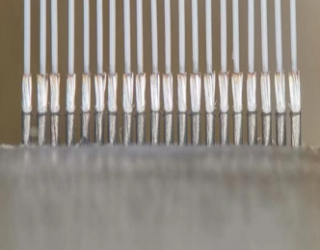

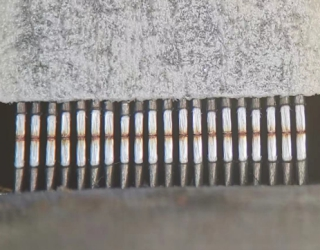

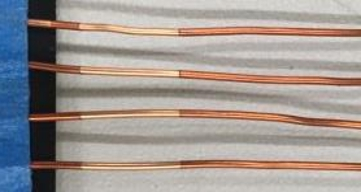

广泛应用于高速线束麦拉、绝缘、铜箔、镀银层剥离，在高速连接器行业已批量应用
主要机型 | LSC30WS | LSC50WS-Ⅰ | LSC50WD | |
光源选配 | CO2/紫外/光纤 | |||
光学参数 | 激光波长 | 10600nm | 10600nm | 10600nm |
激光功率 | >30W | >50W | ≥50W | |
透镜/幅面 | F=160 | F=160 | 焦深2mm以上，调焦范围±20mm | |
标配（105×105 ） | 标配（105×105） | 特殊配置：单激光器+双准直头+4倍扩束 | ||
工艺特性 | 切口宽度 | >0.4mm | >0.4mm | |
线径范围 | ＜6mm（超过6mm需加电动调焦或者离焦应用） | ＜6mm（超过6mm需加电动调焦或者离焦应用） | <4mm；超过4mm，需提供样品测试定制光路 | |
机械特性 | 冷却方式 | 标配风冷。超出温湿度（0~40°/30%~85%）加机柜空调 | 标配风冷。超出温湿度（0~40°/30%~85%）加机柜空调 | 标配风冷。超出温湿度（0~40°/30%~85%）加机柜空调 |
设备尺寸 (mm) | 1470x700x1250 | 820x690x1550 | 1200x625x1230 | |
电气特性 | 系统供电 | 2000W/AC220V/50Hz | 2000W/AC220V/50Hz | 2000W/AC220V/50Hz |
运动控制 | 金橙子镭雕控制卡 | 金橙子双头镭雕和单轴控制卡 | 三菱PLC和PWM自制控制卡 | |
