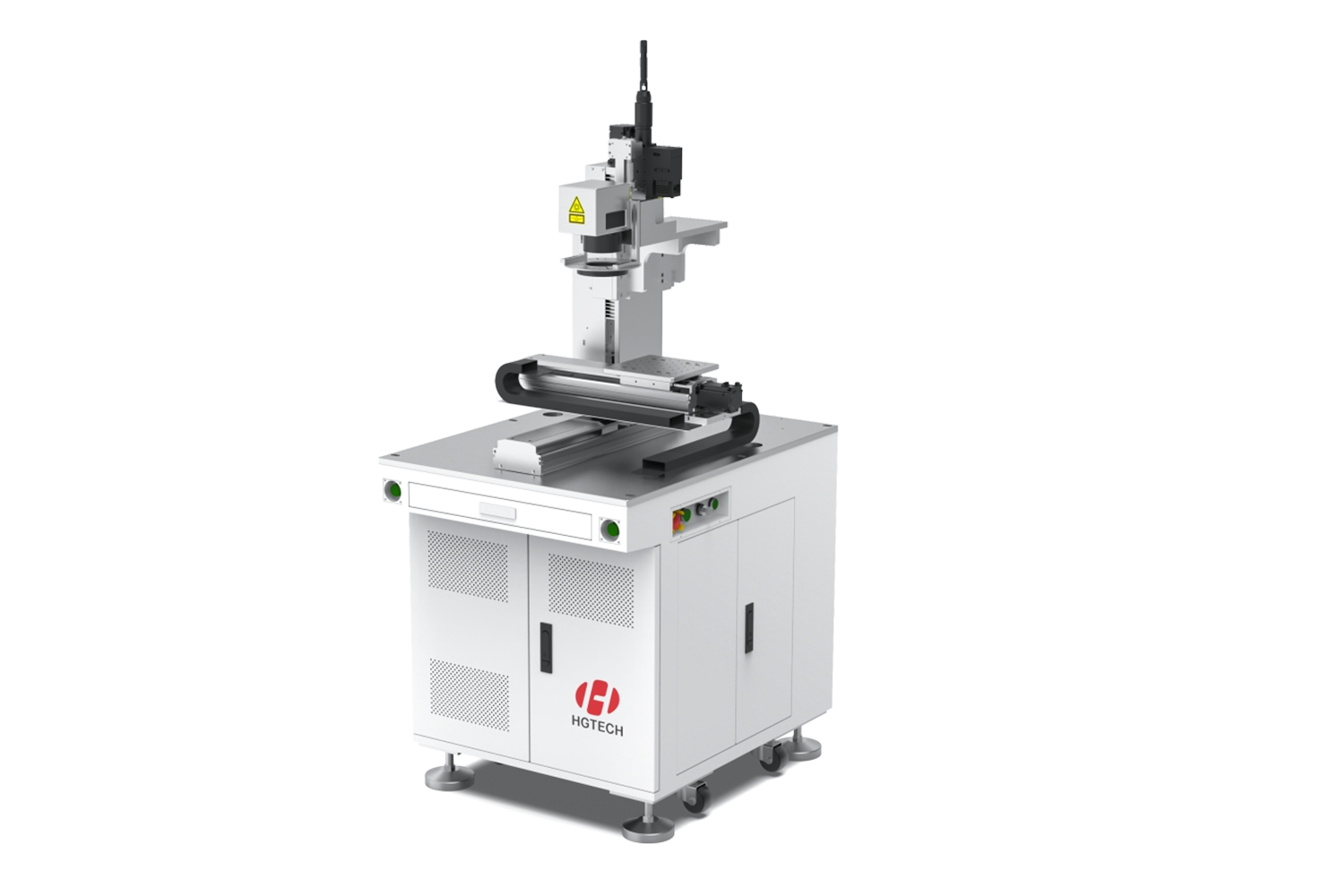

面向高速连接器行业高精度薄板金属焊接需求设计。该装备采用先进的准连续波形控制技术，结合高光束质量激光器，通过能量调制算 法，实现低飞溅、高品质的微米级焊接，焊缝美观坚固，适用于端子导体、屏蔽片、罩、套筒、极细引脚及微型接点等精密焊接。
兼容进口/自主开发QCW激光光源，通过调节脉冲宽度与频率，实现焊接热输入精准控制，热影响区较传统连续激光缩小50%，避免材料变形或热损伤
单机速度达传统焊接工艺的3~5倍，无耗材，几乎免维护，维护成本降低60%，支持高频、高速连接器等大批量场景
紧凑式结构设计，占地面积小，便于产线布局及自动化集成
应用于高速连接器精密部件焊接，特别适合微细工件的 精密焊接，已在头部企业大批量导入并应用
设备参数 | ||
设备类型 | QCW150W振镜单模焊接机 | QCW150W振镜多模焊接机 |
设备型号 | LWF150SC | LWF150QC |
激光波长(nm) | 1070-1080 | 1070-1080 |
激光器 | 红外光纤准连续激光器 | 红外光纤准连续激光器 |
振镜 | 国产φ14/国产φ20 | 国产φ30 |
光学系统 | 场镜: F160，幅面: 60*60mm | 场镜: F254，幅面: 80*80mm |
电动模组(mm) | 电动X*Y*Z，行程=250*300*500 | 电动X*Y*Z，行程=250*300*500 |
冷却系统 | 风冷 | 风冷 |
设备尺寸(mm) | L*W*H:900x700x2000 | L*W*H:900x700x2000 |
设备质量(kg) | 350 | 350 |
设备供电 | 220v 50Hz | 220v 50Hz |
设备功率(W) | 3500 | 4000 |
