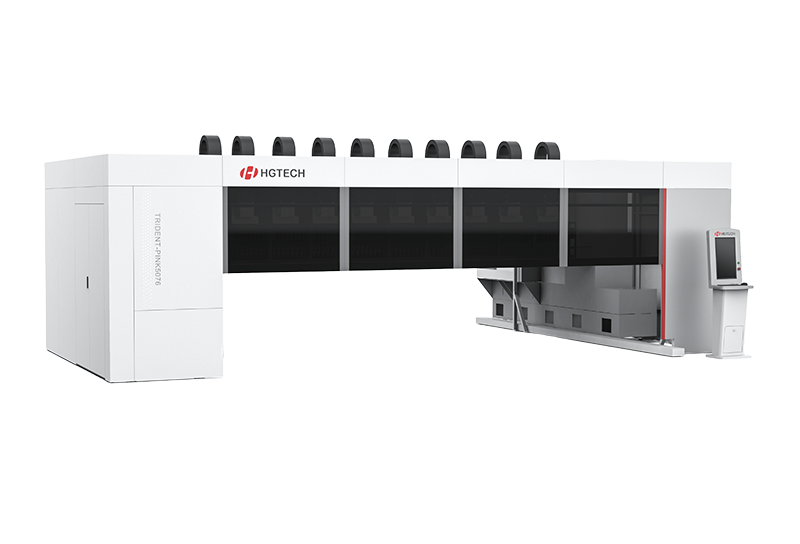

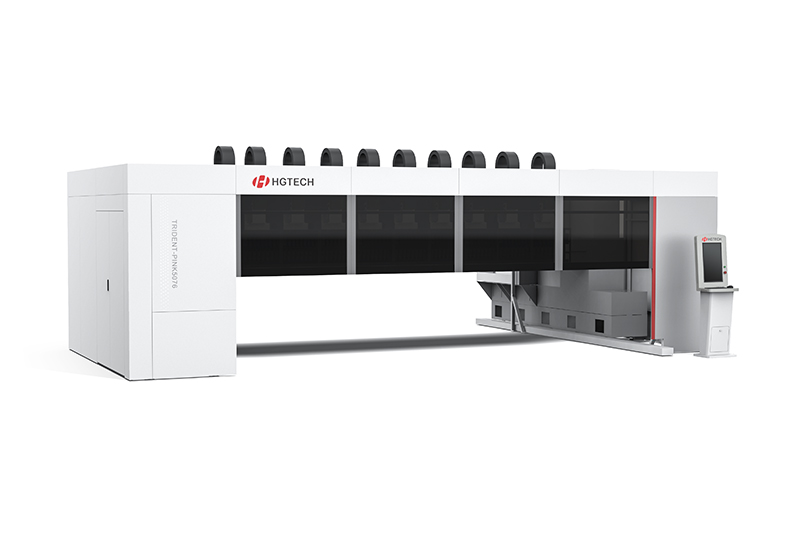

全球首台全面划线机，机器喷印全面替代人工手写，一站式解决板材下料后的划线喷码问题。覆盖精确划线、切割准备、质量控制及数据追溯等多道流程，助力船舶工业提质增效。

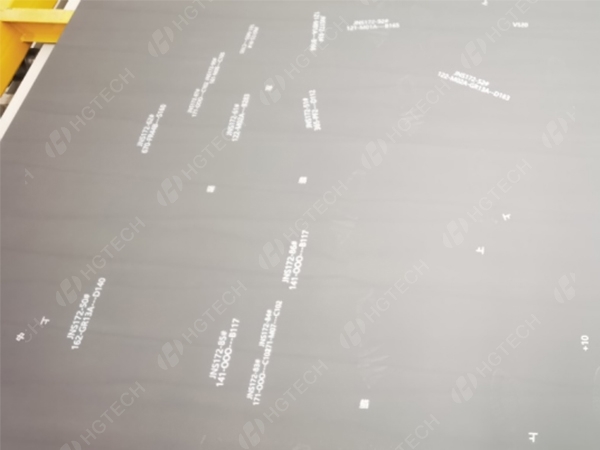

集成化：实现板材全幅面船号、分段号、零件号、材质、流向、托盘段号、零件号、材质、流向、托盘号、加工符号、坡口信息、二维码一次喷印。
高精度：采用3D视觉精准定位，装配线精度可达±1mm。
智能化：自主研发gen文件解析图形技术，图形像素补偿技术。
自动化：全自动循环供墨系统，实时检测墨路压力，自动调节墨水温度，确保打印最佳效果。
高效率：双模式无缝切换。在线模式，预处理速度100m/min；离线模式，可随意定义起始位置，转换角度和打印方向。
| 项目 | 主要参数 | |
| 全面划线机 | 有效工作宽度 | 4000mm |
| 轨距 | 5224mmm | |
| 有效工作长度 | 34000mm | |
| 轨距 | 24000mm | |
| 最大喷印速度 | 25000mm/min | |
| 喷码机配置 | 紫外固化喷码机 | |
| 喷头数量 | 30 | |
| 一次喷印宽度 | 2100mm | |
| 喷码升降行程 | 200mm | |
| 操作台位置 | 地面固定操作台 | |
| 寻边方式 | 机械方式 | |
| 定位精度 | ±0.20mm/10m | |
| 重复定位精度 | ±0.15mm/10m | |
| 对角线误差（2米×4米） | ≦±1mm | |
| 4×18米钢板喷印时间 | 2.83min | |
| 4×18米钢板预处理时间 | 3.17min | |
| 4×18米钢板10小时喷印量预处理线限制 | 189张 | |
| 项目 | 主要参数 | ||
| 设备功能 | 划线功能 | 是否具备 | 是 |
| 宽度 | 无限制 | ||
| ASCII字符喷印功能 | 是否具备 | 是 | |
| 字体种类 | 无限制 | ||
| 字高范围 | 无限制 | ||
| 中文字符喷印功能 | 是否具备 | 是 | |
| 字体种类 | 无限制 | ||
| 字高范围 | 无限制 | ||
| ASCII码、中文混合喷印功能 | 是否具备 | 是 | |
| 字体种类 | 无限制 | ||
| 字高范围 | 无限制 | ||

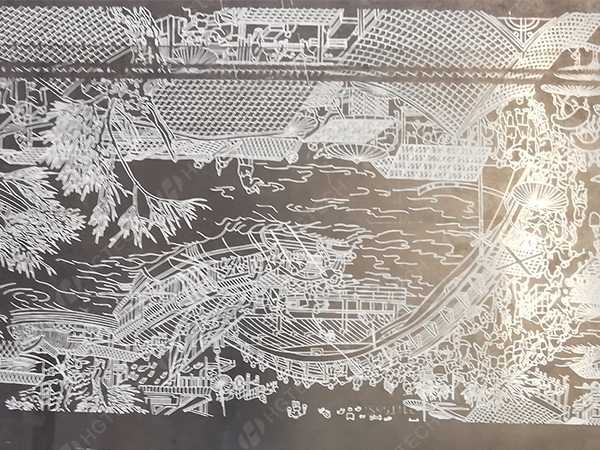

| 图形喷印功能 | 是否具备 | 是 | |
| 图形种类 | 无限制 | ||
| 高度范围 | 无限制 | ||
| 条形码喷印功能 | 是否具备 | 是 | |
| 条码种类 | 无限制 | ||
| 高度范围 | 无限制 | ||
| 二维码喷印功能 | 是否具备 | 是 | |
| 二维码种类 | 无限制 | ||
| 高度范围 | 无限制 | ||
