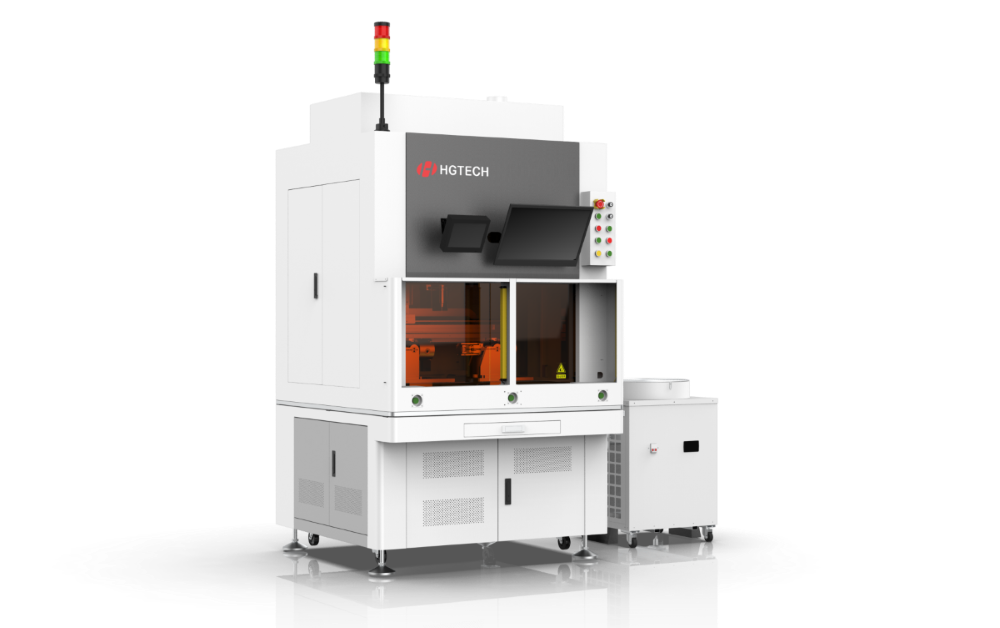

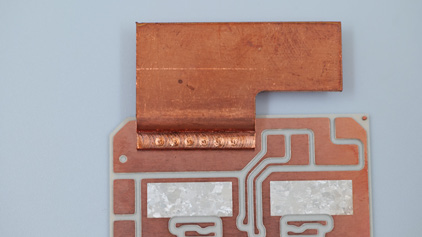

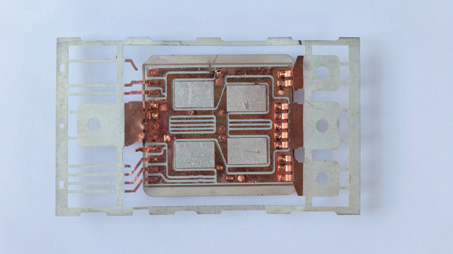

用于IGBT功率模块内部的陶瓷覆铜板和pin针的焊接，替代传统钎焊、锡焊、超声等工艺方式，减少工序制成，降低设备投入，有效提高良率和效率。设备主要由光纤激光系统、运动平台、上料夹持压合机构、检测定位系统、水冷系统、烟雾净化器等组成。
| 设备参数 | 项目 | 单模激光器/环形激光器 | |
| 激光系统 | 激光功率 | 2000W-4000W/2000-4000W | |
| 芯径 | 14um/34um/14um-100um | ||
| 激光器类型 | 单模/环形光斑激光器 | ||
| 扫描范围 | 80~200um | ||
| 装备性能 | 适配铜材厚度 | 0.4~0.4mm | |
| 平台重复定位精度 | ±0.02 | ||
| 功率稳定性 | ≤3% | ||
| 使用环境 | 供电规格 | 220v/380v/50HZ | |
| 环境要求 | 温度10~30°，湿度＜70% | ||
| 平台尺寸 | 长1200mm*宽1200mm*高2000mm | ||
| 装备重量 | ≈500kg | ||
