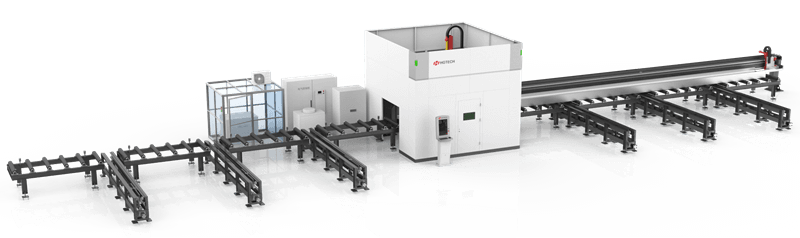

作为型钢专用加工设备，适用于钢结构行业的各种型材（H型钢、槽钢、角钢、T型钢）的三维切割。广泛应用于型钢构件加工行业，如：钢结构行业的各种大跨度工业厂房和装配式建筑、工程机械、电力行业、造船（舰船骨架）行业、钢铁行业、路桥行业、仓储及重型设备。
运用激光测量补偿装置，将采集的数据反馈到数控系统，进行相应的位置补偿，提升三维切割精度
自动型钢切割产线采用工件移动式加工，精确分段推送后静态切割的形式
实现备料缓存、自动上料、辊道输送、夹持推进送料、夹紧定位、自动变形检测及纠偏、激光三维切割（型钢分段切割、端部坡口切割、翼板及腹板上的开孔及坡口切割加工）、自动下料、自动排渣、自动切割及套料，及电气控制系统等组成
| 项目 | 主要技术参数 | |
| 基本参数 | 激光器功率 | 6000-20000W |
| 焦长 | F250-F275自动调焦 | |
| 操作系统 | FARLEY(五轴数控系统) | |
| 显示屏 | 23.6英寸触摸显示屏（支持鼠标操作） | |
| 加工型材类型 | H型钢、槽钢、角钢等 | |
| 功能 | 分段切割、翼板及腹板切割、坡口切割、打标 | |
| 切割联动轴数 | 五轴（X/Y/Z/A/C） | |
| 型钢套料软件 | 支持tekla、STEP | |
| 自动上下料系统 | 加工形式 | 机械手联动推送+龙门五轴三维切割 |
| 上下料形式 | 上料架+下料架，对工件升降平移 | |
| 工件输送 | 辊道+对中夹持、形变检测 | |
| 机械手形式 | 夹持机械臂+XYZ轴传动 | |
| 废料排出 | 自动排渣机 | |
| 切割区防护 | 全包围外罩 | |
| 加工能力 | 型钢加工尺寸 | 宽度H≤1000mm |
| 高度B≤400mm | ||
| 长度L≤12000mm | ||
| 切割厚度（碳钢O2） | 垂直切割MAX：30mm | |
| 坡口切割范围 | 0-45°坡口 | |
