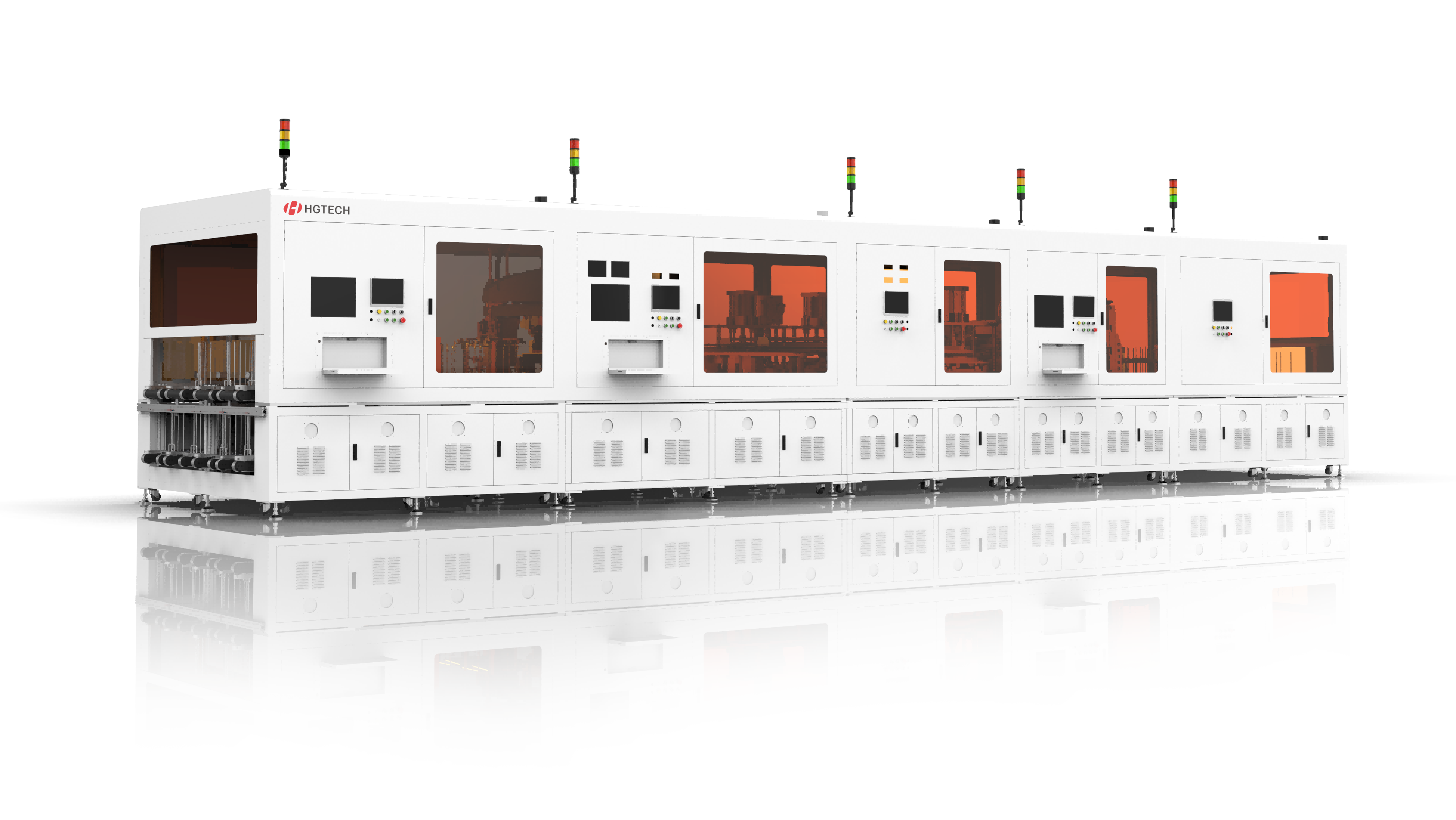

金属双极板自动焊接产线

适用于金属双极板量产自动化生产装备,采用自动上下料、焊接、检测、赋码、实时数据上传,实现产品远程监控和信息追溯等功能。

  • 优势一
    行业首台
  • 优势二
    全自动化产线
  • 优势三
    一次良率>98%
  • 产品介绍
  • 产品优势
  • 技术参数
  • 样品展示
  • 返回列表
产品介绍
氢能双极板产线

自动上料+视觉定位

全自动机械手上料精度±0.02mm;

防呆防反装置;

柔性吸附,产品无变形;

产品优势
  • 01
    产品一物一码,质量可追溯
  • 02
    飞行焊接系统及一体化治具,精准控制焊接熔深±0.01mm
  • 03
    双线并行,实现自动上料、焊接、外观检测、气密检测、赋码、下料分拣
  • 04
    线体产能可定制30-80万/年,一次良率>98%
  • 05
    自动分拣系统搭配MES管控,物料自动分类,避免混料
技术参数

产品型号

LWA300AE

激光器

激光器

IPG光纤激光器

参数

激光波长

1070nm

平均输出功率

150W(Pulsed)  250W(CW)

最大峰值功率

1500W

功率不稳定度

≤3%

脉冲宽度

0.2-50ms连续可调

脉冲重复频率

0Hz≤F≤2500Hz

单点脉冲最大能量

15J

光纤

工作物质

掺镱光纤

光纤芯径

14um

光纤长度

3m

振镜参数

重复定位精度

<50μrad(环境温度变化在1摄氏度范围内)

光学输出

特性

聚焦镜头

F=160 mm

焊接范围

70mm×60mm

最小聚焦光斑直径

0.17~0.2mm(视材料而定)

光束质量(BPP)

1-2mm×mrad

使用环境
供电规格220V±10%,50/60Hz
产品尺寸焊接工站:1550mm×1400mm×2000mm
自动化整线:2400mm×1400mm×2000mm

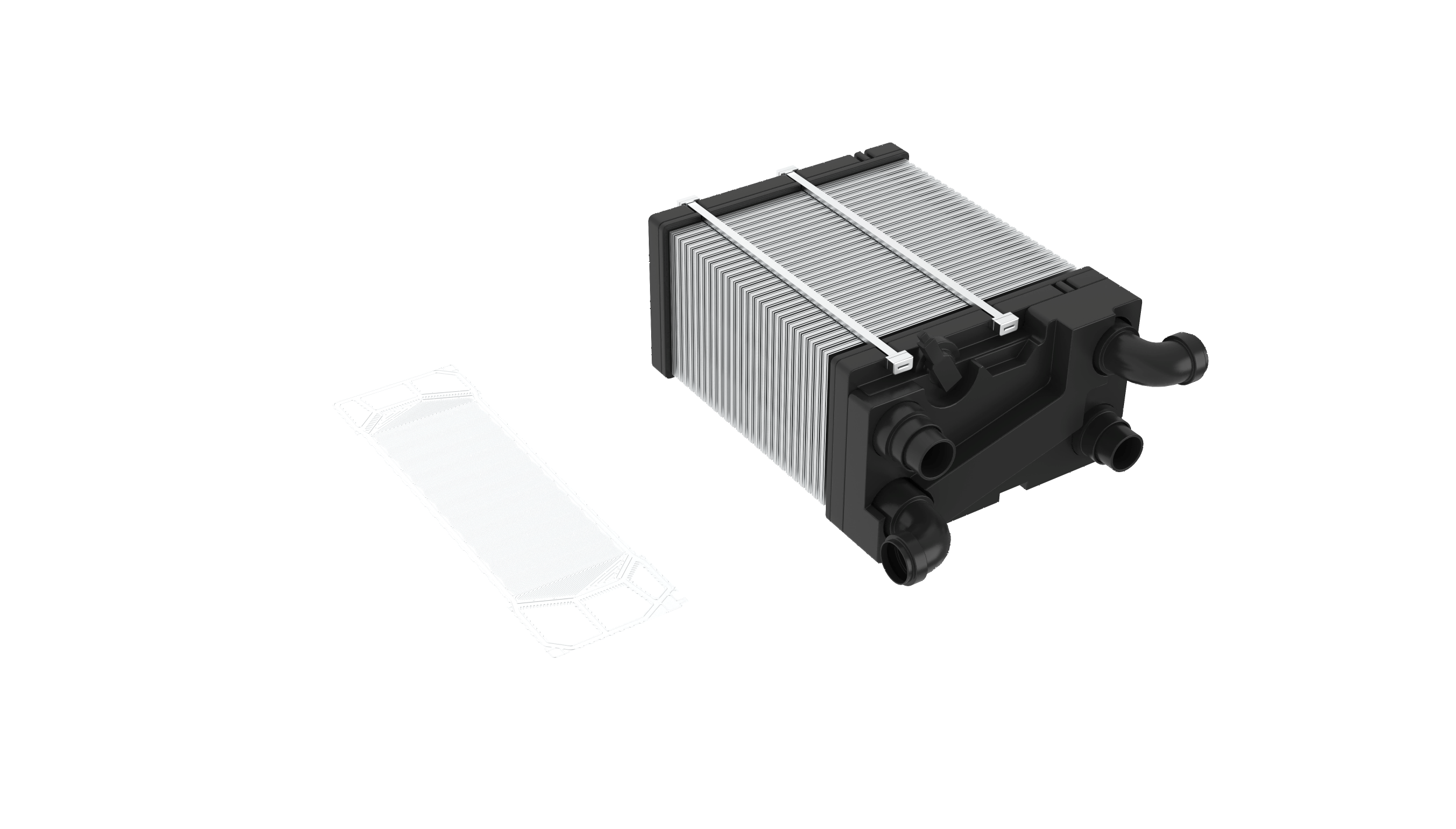

样品展示
