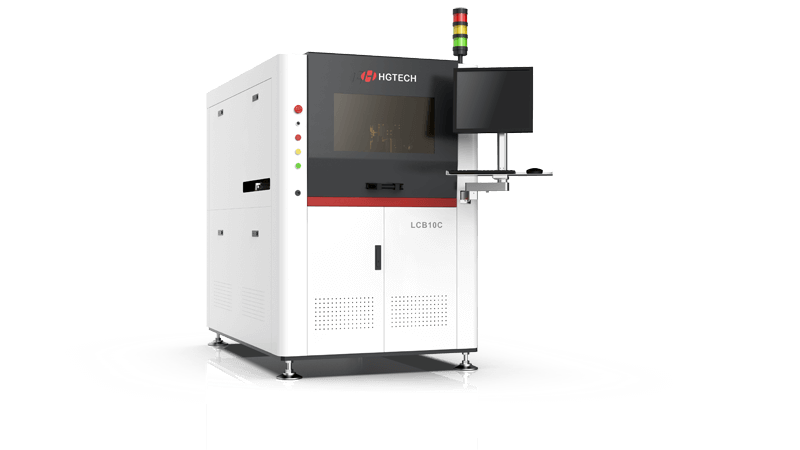

PCBA - 单双头打标设备

适用于PCBA生产线,可根据需要选择离线/在线模式,通过设备自动传送系统和工业视觉系统精确定位实现全自动激光打码和读码检测,实现PCBA企业在生产过程中的流程管控。


  • 重复定位精度
    ±0.1mm
  • 最小线宽
    0.1mm
  • 最小字符
    0.5mm
  • 产品优势
  • 技术参数
  • 样品展示
产品优势
  • 01
    甄选国际一流的激光器

    光束质量好,热影响区域小,精细化程度高

  • 02
    搭配不同激光器

    可兼容PCB/FPC板上绿油、白油、黑油以及、IC封装、金属屏蔽盖等不同种材质自动打标


  • 03
    打码功能强大

    打码功能可支持各种通用类型一维码及二维码并可实现在线评级自检,一次读码率可达99.9%以上


  • 04
    轨道自动调宽功能

    轻松适配各种幅面产品加工要求


  • 05
    多种加工方式灵活选择

    有单头/双头以及双轨等多种加工方式可供灵活选择


  • 06
    操作便捷
    自主研发拼图软件,界面友好易操作


  • 07
    数据互通

    可对接MES系统实现数据互通和数据防重码功能


  • 08
    具备行业标准的Bad Mark功能

    可实现坏板跳过或X板打标


  • 09
    设备结构紧凑

    设备体积小巧,易嵌入各类PCBA产线


技术参数

激光参数

激光光源

CO2/Fiber/UV/Green

激光波长

10.6um/1064nm/355nm/532nm

平均输出功率

5W/10W/20W

加工性能

电路板尺寸

50×50mm - 510×460mm

电路板厚度

0-5mm (0-0.8mm需要载具)

重复定位精度

±0.1mm(CCD定位)

最小线宽

0.1mm(视具体材料而定)

最小字符

0.5mm(视具体材料而定)

支持条码类型

Code128、Code39等一维码,以及DataMatrix、 QR等二维码

进出板方向

左→右/右→左

使用环境条件

供电规格

220V/50Hz/2.5KVA

供气规格

0.5-0.7MP

环境要求

温度15-30℃、湿度<50%

整机尺寸

1020mm(W)×1650mm(L)×1500mm(H)

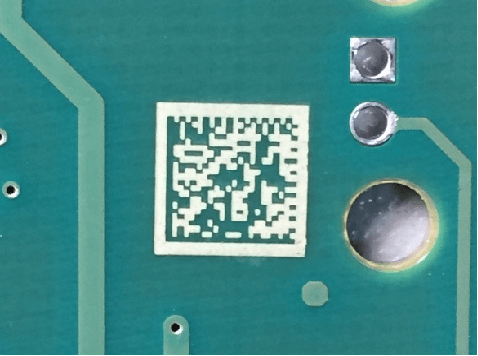

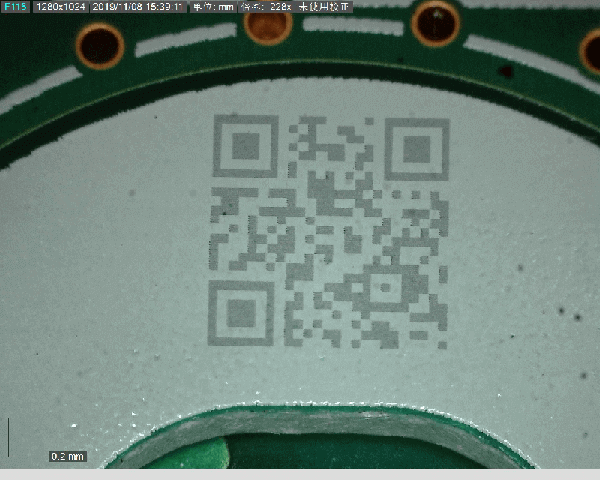

样品展示
