汽车一体化门环激光焊接智能装备
  • 提供更轻量化的整车
    提供更轻量化的整车
  • 更佳的安全性能
    更佳的安全性能
  • 更高的材料利用
    更高的材料利用
  • 产品视频
  • 产品优势
  • 技术参数
  • 样品展示
  • 返回列表

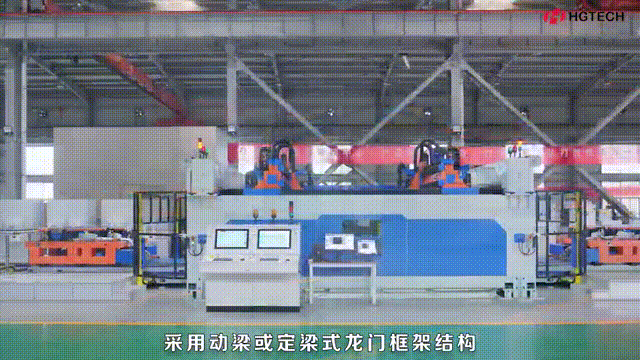

产品视频
材料利用提升15%,零件重量减轻20%,焊接合格率高达99%
焊接面光滑平整,材料利用率高,焊接合格率高。在增加车身刚度,提高汽车安全性能的同时,提升汽车轻量化效果
省时、省人、省力、省钱,可实现多种焊接应用+多种组合拼焊+多种生产方式
具备无涂层及薄厚涂层,不填丝及填丝激光焊接多种应用;可实现等厚及不等厚,等强及不等强板的多种组合激光拼焊;可匹配手动,半自动及全自动生产线,实现单双门环的生产

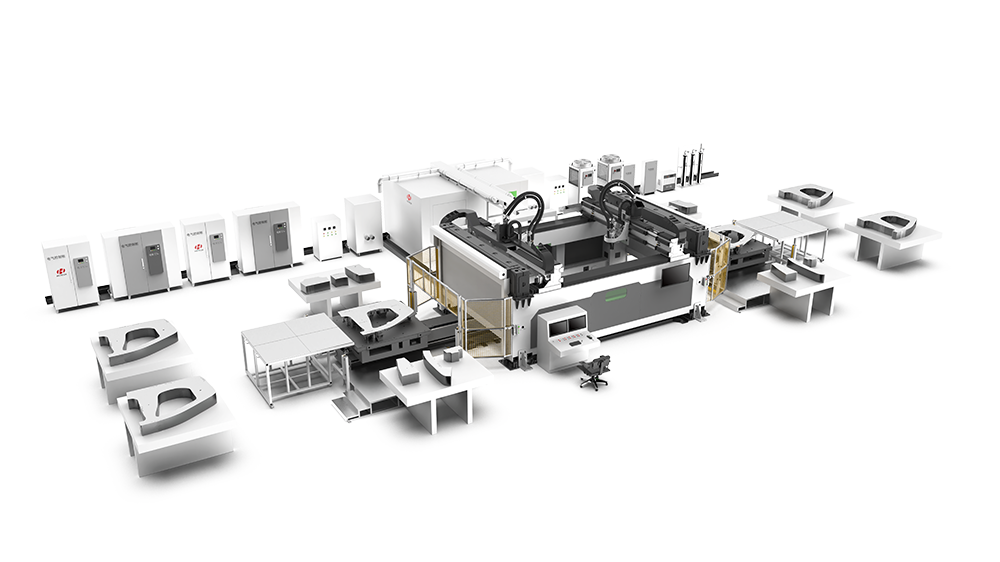

高扩展性,一机多用,实现低成本、高质量、高节拍的连续生产
该焊接系统可扩展全自动上下料系统、全自动工件装夹具定位系统,移动料库、在线焊缝质量检测、在线打标、在线翻面等功能。配合光纤焊接头、焊缝跟踪系统,实现低成本、高质量、高节拍的连续生产
技术参数
名称 指标
X1、X11、X2、X12轴龙门焊接轴 行程 ≥1500mm
最大速度 60m/min
定位精度 0.06mm
重复定位精度 0.04mm
Y1、Y2轴焊接轴 行程 ≥2200mm
最大速度 60m/min
定位精度 0.06mm
重复定位精度 0.04mm
Z1、Z2轴焊接轴 行程 ≥120mm
最大速度 20m/min
定位精度 0.06mm
重复定位精度 0.04mm
X3、X4轴焊装夹具平台移动轴 行程 ≥6000mm
最大速度 80m/min
定位精度 0.06mm
重复定位精度 0.04mm
A2、A3轴焊接头旋转轴轴 行程 ≥±115°
最大线速度 50m/min
分度定位精度 ±20″
分度重复定位精度 ±15″
Y轴(焊缝跟踪补偿轴) 行程 ±15mm
最大速度    20m/min
定位精度 0.03mm
重复定位精度 0.02mm
设备加工能力 材质 碳钢板,镀锌板、铝硅涂层板
厚度 0.8mm~3.2mm
焊接工艺 激光填丝焊、激光自熔焊
焊接速度 4000mm/min~11000 mm/min
最大工件尺寸 3200mmx2200mm
电源参数 相数 3
电源额定电压 380V
频率 50Hz
防护等级 IP54
重量与尺寸 整机质量 ≤20000kg
占地面积 33000mmx16500mmx4200mm

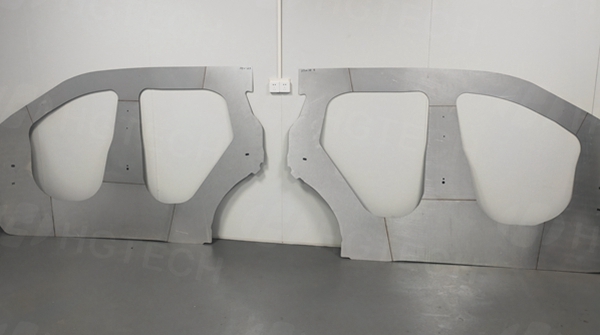

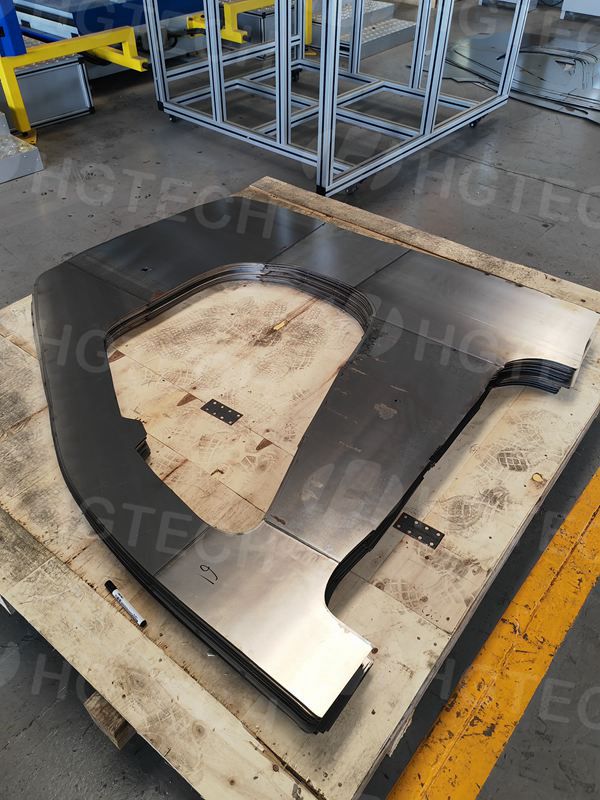

样品展示
*以上数据为和第一代产品对比,来源华工激光实验室实验,仅供参考,最终以实际生产为准。
